Tomada para carro elétrico: o que a engenharia recomenda
Comparamos a tomada doméstica, a tomada industrial e a estação de recarga, explicando os riscos reais e as exigências da NBR 17019 para garagens de condomínios.
Recarregar não é o mesmo que ligar um eletrodoméstico
A recarga de um veículo elétrico é uma carga contínua: o mesmo valor de corrente circula durante horas, sem pausas. Instalações residenciais e de garagens antigas foram dimensionadas para o oposto disso — cargas curtas e intermitentes. É essa diferença que transforma uma tomada aparentemente inofensiva em ponto de falha.
Por isso a NBR 17019, publicada especificamente para instalações de alimentação de veículos elétricos, e a NBR 5410 tratam o ponto de recarga como circuito exclusivo, com proteções próprias e condutores dimensionados para regime contínuo.
Tomada comum, industrial ou estação de recarga?
Tomada comum (padrão NBR 14136, 10 A ou 20 A)
Projetada para cargas intermitentes de curta duração. Na recarga de um veículo elétrico ela opera perto do limite por 8 a 12 horas seguidas, o que aquece contatos, condutores e o próprio ponto de conexão. É recurso de emergência, nunca de uso diário.
Tomada industrial (padrão IEC 60309)
Mais robusta e com melhor contato mecânico, é aceitável em situações específicas com circuito exclusivo e proteções adequadas. Ainda assim não oferece comunicação com o veículo, controle de corrente nem medição individual do consumo.

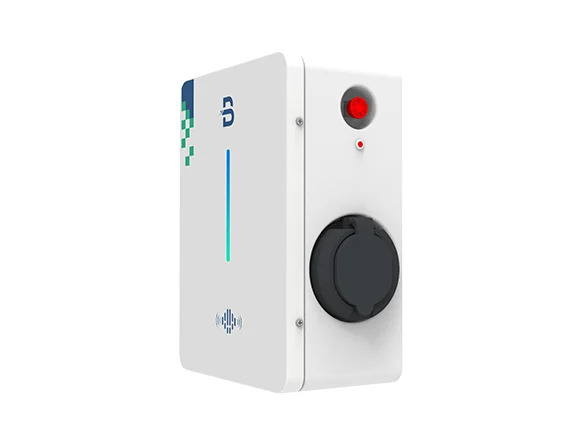

Estação de recarga / wallbox (Modo 3)
Solução recomendada. Há comunicação entre estação e veículo, ajuste da corrente, desligamento automático em falha, proteção contra corrente contínua residual e registro do consumo por usuário.
Carregador portátil do veículo (Modo 2)
Acompanha o carro e traz um pequeno dispositivo de proteção no cabo, mas depende inteiramente da qualidade da tomada e do circuito. Serve para uso ocasional fora de casa, não para a vaga do condomínio.
O que pode acontecer ao usar a tomada da vaga
Sobreaquecimento e incêndio
Corrente elevada por muitas horas em uma tomada residencial derrete o plástico dos contatos e pode iniciar um foco de incêndio dentro da garagem.
Circuito compartilhado
A tomada da vaga costuma estar no mesmo circuito da iluminação ou da área comum. Isso gera queda de tensão, disjuntores desarmando e desgaste da instalação do prédio.
Ausência de proteção adequada
Sem DR e sem DPS dimensionados para recarga veicular, uma falha de isolação no veículo pode energizar a carcaça e colocar pessoas em risco de choque.
Consumo sem medição
Energia puxada de uma tomada de área comum é rateada entre todos os condôminos, gerando conflito em assembleia e cobrança indevida.
Requisitos mínimos de uma instalação segura
- Circuito exclusivo para cada ponto de recarga, partindo de quadro dedicado.
- Disjuntor e condutores dimensionados para operação contínua, com margem de 25%.
- Dispositivo diferencial residual adequado à recarga e proteção contra corrente contínua residual.
- Dispositivo de proteção contra surtos (DPS) e aterramento verificado.
- Medição individual do consumo, evitando rateio indevido entre condôminos.
- Estudo de carga da entrada de energia e gestão de carga quando houver vários pontos.
- Projeto elétrico com ART de profissional habilitado.
Quer entender os modelos de equipamento disponíveis? Veja nossa página de estações de carregamento ou como funciona o projeto, instalação e manutenção.
Tomada para carro elétrico
Avaliamos gratuitamente a instalação do seu condomínio
Nossa equipe verifica a capacidade da entrada de energia, os quadros e o caminho até as vagas, e indica a solução segura conforme a NBR 17019.
